Branchement détecteur de mouvement 4 fils : schéma, câblage et installation pas à pas

En 2020, j’ai failli mettre le feu à mon garage en branchant mon détecteur de mouvement n’importe comment. Mais ça, c’était avant de comprendre comment ce truc fonctionne. Et c’est justement pour vous éviter le même drame que je vous ai préparé ce tuto complet. Le but ? Vous apprendre à brancher votre détecteur comme un pro, même sans jamais l’avoir fait. Et surtout : sans risquer de finir en vidéo virale sur TikTok. Préparez-vous à découvrir la méthode la plus simple et rapide pour brancher votre détecteur de mouvement 4 fils. Mais aussi : - Les réglages indispensables pour ne pas vous ruiner en électricité
- Les erreurs à éviter pour ne pas finir aux Urgences
- Les outils indispensables pour faire du bon boulot. (Bonus : une technique de dépannage si ça ne marche pas.) N’en déplaise aux puristes, cette méthode est la meilleure pour gagner du temps et éviter les emm*****.)

Branchement détecteur de mouvement 4 fils : Mon expérience foireuse pour vous éviter le drame 🛠️

"La dernière fois que j'ai voulu faire simple, j'ai fini avec une rallonge qui ressemblait à une toile d'araignée et un détecteur qui s'allumait quand le chat éternuait."

Bon, soyons sérieux deux minutes... mais pas trop : si tu t'es déjà retrouvé à jouer au contorsionniste pour choper un fil coincé derrière une cloison en placo, tu sais que la simplicité en électricité, c'est comme mon niveau à bulle : ça penche toujours un peu. La dernière fois que j'ai voulu brancher un bidule "sans prise de tête", j'ai passé ma soirée à décoder un schéma aussi clair qu'une notice de meuble suédois mouillé, et j'ai fini avec une installation qui s'activait au moindre éternuement du chat.

Aujourd'hui, on va aborder un sujet que beaucoup redoutent la première fois : le détecteur de mouvement 4 fils. Ce n'est pas un simple interrupteur, c'est un appareil qui cache une surprise dans chaque fil. Pourquoi 4 fils ? Parce qu'on ne veut pas seulement allumer une lampe, mais l'allumer au bon moment, dans les bonnes conditions, sans qu'une simple mouche fasse disjoncter. L'objectif est d'éviter un éclairage façon Vegas ou une pièce plongée dans le noir à chaque courant d'air. Nous allons détailler tout cela, sans jargon inutile. Et si mon niveau à bulle n'est pas droit, au moins tes branchements le seront (sauf si tu fais n'importe quoi, mais là, ce n'est plus mon problème).

Alors accroche-toi à ton tournevis, on attaque le vrai sujet : comment brancher ce fichu détecteur pour qu'il fasse son boulot, sans te transformer en sapin de Noël ambulant ni cramer ta baraque. Détail, autodérision et mode galérien garanti.

Le détecteur de mouvement 4 fils expliqué par un mec qui a (presque) tout vu 🧐

Je vais te raconter un secret d’électricien. La première fois que j’ai découvert un détecteur 4 fils, j’ai cru que c’était un prototype soviétique—tu sais, le genre de truc qui fait sauter le disjoncteur avant même d’avoir touché la phase. Franchement, j’ai déjà eu des galères avec des détecteurs 2 fils (le minimum syndical), puis les 3 fils (déjà, tu commences à transpirer), mais le 4 fils… C’est la version hardcore du détecteur. Pourtant, c’est pas si sorcier, faut juste piger la logique du bidule.

Alors soyons sérieux deux minutes... mais pas trop : un détecteur 4 fils, ce n’est pas juste une prise de tête pour bricoleur méticuleux, c’est le détective privé de ton éclairage. Il surveille, il commande, il exécute… et si t’as compris à quoi sert chaque fil, t’es déjà moins bête que la moitié des installateurs débutants.

Différence avec les autres modèles (2 ou 3 fils)

• 2 fils : c’est la version basique. Phase et retour lampe. Pas de neutre, du coup ça peut déconner avec certaines lampes LED ou électroniques.
• 3 fils : là, tu rajoutes le neutre. Le détecteur est alimenté en permanence, tu peux donc brancher plus puissant et tu as un fonctionnement plus stable.
• 4 fils : et voilà le monstre ! Le quatrième fil apporte une option supplémentaire : commande déportée (genre bouton poussoir), ou gestion d’une deuxième sortie (certains modèles Legrand ou Schneider font ça comme des chefs). Grosso modo, tu peux piloter ton détecteur à distance ou faire des montages plus vicieux.

Le rôle de chaque fil (et leur couleur)

Soyons honnêtes : sur un chantier, j’ai déjà vu des fils multicolores à cause d’un rouleau mal rangé. Mais dans des conditions normales, voici le b.a.-ba :

Résumé clé : Le 4ème fil est le joker du système ! Il sert soit à l’asservissement par bouton poussoir, soit à commander un autre appareil. Sans lui, t’es limité au simple ON/OFF automatique, ce qui est ennuyeux comme une réunion de copropriété.

Petit conseil : même chez Legrand ou Schneider Electric, il n’existe pas de standard universel pour la couleur du fil « extra ». Il faut donc bien vérifier le schéma du fabricant. Les professionnels qui travaillent sans schéma inventent souvent des codes couleurs farfelus (j’ai même vu du rose fluo sur un chantier, véridique).

En vrai, le détecteur 4 fils te permet une flexibilité d’installation que t’auras jamais avec un modèle basique. Tu peux déporter la commande à l’entrée d’un couloir, garder une main sur le bouton tout en laissant le machin bosser tout seul. C’est pas la révolution, mais c’est franchement pratique—quand c’est bien branché. Sinon… bon courage pour déboguer le cafouillage !

Le matériel indispensable pour ne pas finir en garde à vue (électrique) ⚡

Voici un souvenir personnel qui vaut son pesant d’ampoules grillées : j’ai vu un ami bricoler un détecteur avec un vieux tournevis « offert dans un paquet de lessive ». Résultat ? Un court-circuit, deux doigts brûlés, et une odeur de plastique fondu qui a duré quinze jours dans la maison. Le matériel, ce n’est pas juste pour faire joli dans la caisse à outils, c’est essentiel pour éviter l’hôpital ou les pompiers !

Les incontournables du bricoleur pas suicidaire

• Tournevis isolés : Si t’utilises encore ceux en fer brut de la caisse à papi, tu fais partie des héros à la retraite. Sérieusement, les isolés, c’est pas pour faire élégant, c’est pour éviter les châtaignes.
• Pince coupante et pince à dénuder : On croit toujours qu’une vieille pince rouillée fait l’affaire, jusqu’au jour où tu coupes un fil en deux et que tu te retrouves à bidouiller avec les dents. Investis dans du solide.
• Multimètre : Ce truc, c’est le Saint-Graal du bricoleur. Il ne sert pas qu’à vérifier "si ça marche". Il sert surtout à s’assurer que le courant est VRAIMENT coupé, et pas juste endormi. Si tu t’en passes, prépare ton CV pour Pôle emploi ou les urgences.
• Connecteurs type Wago : Les Wago, c’est la paix intérieure version électricité. Tu clipses, ça tient. Zéro galère pour défaire ou refaire un branchement. Sinon, y’a les bons vieux "dominos", mais là faut aimer la nostalgie (et parfois les faux contacts).
• Le schéma du fabricant : Oui oui, même si le truc ressemble à une énigme venue d’une autre planète. Ne fais pas genre "je gère sans notice". Les vrais pros lisent le schéma avant de faire chauffer la pince à dénuder.
• Gants isolants (optionnel mais intelligent) : Surtout si t’as toujours un voisin qui vient papoter juste quand tu branches la phase…

Penser sécurité avant d’étaler sa technique

Un dernier truc parce que ça m’agace : j’ai déjà vu des gars bosser en claquettes sur une dalle humide avec des outils non isolés. Si tu veux finir Youtubeur sensation, continue comme ça. Sinon : chaussures sèches, gants, et outils certifiés. Point barre.

Le branchement pas à pas : La phase, le neutre, et les autres bestiaux 🤯

Bon, alors là… flashback indispensable : j’ai failli envoyer mon détecteur valdinguer par la fenêtre le jour où j’ai confondu le fil de commande et le retour lampe. Résultat ? Mon chat éternuait, la lumière du couloir s’allumait en mode stroboscope. Comme quoi, même un vieux briscard peut encore se planter, surtout avec des schémas minuscules et des fils de toutes les couleurs.

Le plus grand risque ici est de manipuler l’électricité sans avoir coupé le courant. Le 230 volts ne prévient pas. La règle d’or (que je répète sans cesse) :

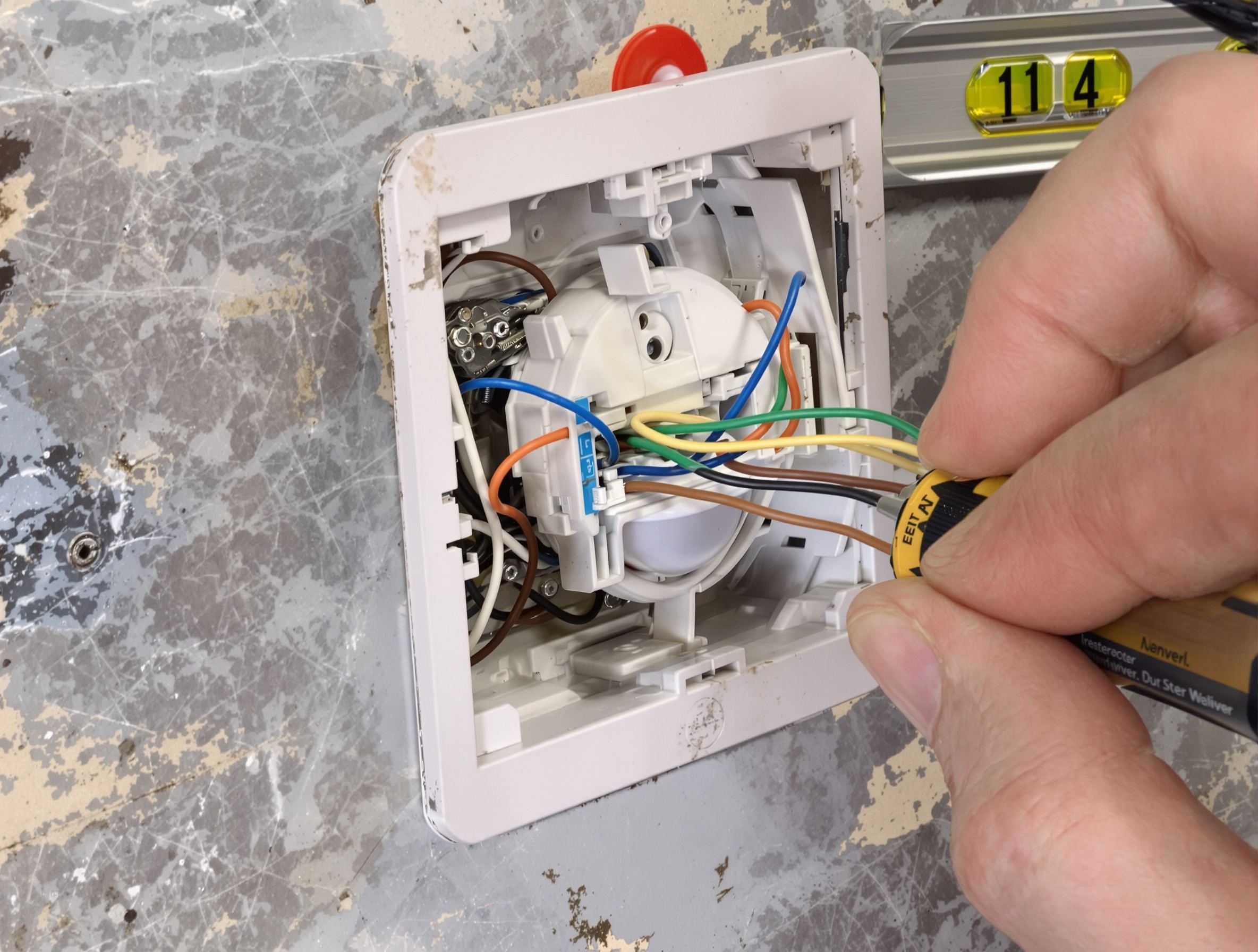

1. Identifier les fils comme un pro (ou comme un daltonien appliqué)

En ouvrant ta boîte d’encastrement, tu te retrouves avec ce paquet de fils :

• Phase (L) : Marron ou rouge. C’est le sang du circuit – indispensable.
• Neutre (N) : Bleu pétant – le retour direct à la maison (au tableau quoi).
• Terre : Vert/jaune – la sécurité en cas de fuite. Obligation légale et sanitaire. Si tu veux éviter les accidents, consulte l’importance de la mise à la terre pour la sécurité électrique.
• Commande/Retour : Souvent noir ou gris, parfois un rouge fantaisiste sorti des enfers. Sur certains modèles, il s’appelle S, OUT, COMMANDE… Bref, le fil qui fait le show.

Conseil clé : Si le schéma du fabricant est écrit en Klingon ou pixellisé, va sur leur site officiel ou demande à un type qui a déjà survécu à l’opération. Ça t’évitera la surprise du chat disco.

2. Brancher dans le bon ordre – Pas à l’arrache

A. La phase va sur la borne L du détecteur. Simple, direct. Si tu te trompes là, on ne peut plus rien pour toi.

B. Le neutre sur la borne N. Là aussi, c’est du classique. Si tu inverses neutre et terre, attends-toi à un festival d’erreurs.

C. La terre se branche sur… le symbole de terre (logique, non ?). Même si certains radins zappent cette étape, c’est une hérésie. Sérieux, la terre, c’est non négociable.

D. Le fameux 4ème fil. Là c’est vicieux :
- Il sert soit à envoyer une commande externe (genre t’appuies sur un bouton poussoir et ça force l’allumage même si y’a pas de mouvement),
- soit il fait retour lampe (il ramène la phase coupée vers la lampe qui doit s’allumer quand le détecteur décide que c’est le moment).

C’est souvent sur la borne "S" ou "OUT" ou parfois un sigle tordu. Regarde le schéma, c’est pas ici que l’intuition suffit. Ma bourde du chat venait exactement là : mal branché, ce fil transforme la moindre variation en déclenchement pyrotechnique.

E. La lampe : Elle se branche sur la sortie de phase du détecteur (souvent "L'" ou "OUT"). Comme ça, elle ne s’allume QUE quand le détecteur a décidé que c’était bon.

3. Les potentiomètres et réglages futurs (pas pour tout de suite mais pense-y)

Une fois tout branché, ne jette pas le cache ! Il y a souvent des petites molettes (potentiomètres) pour régler la sensibilité, la temporisation et la luminosité seuil. Perso, je te conseille d’attendre d’avoir vu le bazar fonctionner “en vrai” avant de trifouiller – sauf si tu veux refaire la scène du chat éternuant qui éclaire tout le quartier.

Et voilà – si t’es encore en vie, c’est que t’as pigé le truc principal : chaque fil a son rôle, et le 4ème fil, c’est la subtilité qui fait la différence. Si tu veux bricoler comme un chef (ou au moins éviter les flammes), bosse lentement et vérifie deux fois chaque connexion.

Les réglages : Temporisation, Luminosité, Sensibilité – La touche 'pro' (ou presque) ⚙️

Bon, anecdote gênante mais vraie : une fois, j’ai voulu « optimiser » un détecteur flambant neuf dans la cave. J’ai réglé la temporisation à fond, résultat ? La lumière est restée allumée toute la nuit pour... une araignée qui avait élu domicile devant le capteur ! Moralité, tu peux avoir le meilleur câblage du quartier, si tu règles comme un pied, c’est la foire à la facture EDF.

Soyons sérieux deux minutes : c'est une question d'équilibre. Les réglages, c’est comme la cuisson des pâtes, tu crois que c’est simple, mais si tu rates la minuterie, c’est foutu. Sur ton détecteur 4 fils, tu trouves généralement trois potentiomètres ou petites molettes. Ces bestioles règlent tout le comportement du machin, et crois-moi, celui qui ne s’y penche pas finit par détester le progrès.

Régler la temporisation :

Là, c’est la durée pendant laquelle la lumière reste allumée une fois que t’es passé devant (ou que ton chat fait du yoga sous le capteur). Trop court ? Tu cherches ta clé en mode ninja dans le noir. Trop long ? Ton compteur tourne pour rien. On trouve généralement une molette avec un pictogramme genre « horloge » ou « T ».
- Astuce : Commence par un réglage moyen, genre 30 secondes à 1 minute. Teste. Si tu fais un va-et-vient trop rapide, augmente un poil. Mais évite les 10 minutes, sauf si tu veux éclairer la rue.

Régler la luminosité (seuil crépusculaire) :

C’est là que ça devient vicieux : tu veux que la lumière s’allume seulement quand il fait sombre, pas en plein après-midi. Le potentiomètre « LUX » sert à ça. Plus tu vas vers le pictogramme « lune », plus le détecteur attend qu’il fasse nuit noire pour agir.
- Astuce : Fais des tests au moment où la lumière extérieure baisse. Si la lampe s’allume alors qu’il fait encore grand jour, baisse la sensibilité à la lumière.

Régler la sensibilité au mouvement :

Tu veux éviter que le moindre moucheron déclenche ton spot ? C’est ici que ça se joue. La molette « SENS » (ou équivalent) module la zone et l’intensité de détection.
- Astuce : Pour un couloir ou une entrée, mets moyen. Pour l’extérieur (jardin, parking), commence bas puis augmente si besoin. Pense à vérifier que les animaux du voisin ne déclenchent pas tout !

Résumé clé : Ce n’est pas en tournant les molettes à fond dans un sens ou dans l’autre que tu feras pro. L’art, c’est de tester, d’ajuster, puis de tester encore (et de ne pas oublier de remonter le cache, parce qu’une fois j’ai tout laissé ouvert, et devine quoi, le chat a débranché le tout en passant).

Petit détail qui tue : certains détecteurs ont une notice digne d’un puzzle 3D suédois… Dans ce cas, mate toujours les pictos gravés à côté des molettes (lune/soleil, horloge, vague), ça t’évitera des heures de supputations stériles.

Et rappelle-toi : mieux vaut régler trop bas et corriger ensuite, que de foutre tout à fond et passer ta vie à éteindre des lumières qui s’allument au moindre coup de vent. Voilà, t’es armé pour affronter le monde obscur des potentiomètres.

Dépannage et erreurs courantes : Quand ça foire, on fait quoi ? 🚨

Bon, anecdote du jour : j’ai déjà passé 2 heures à démonter un détecteur qui « restait allumé » pour finalement découvrir... que c’était l’ampoule LED qui restait légèrement allumée à cause d’un courant de fuite ridicule. Comme quoi, même les vétérans se font piéger par des détails aussi anodins qu’un faux contact ou un réglage mal fichu. Bref, ici, on parle des vraies pannes – celles qui font grincer des dents et douter de son QI.

1. Le détecteur ne s’allume pas du tout

• Première chose : une ampoule grillée, ça paraît idiot mais c’est déjà arrivé (et plus qu’on ne le pense). Change l’ampoule avant de démonter la moitié du plafond !
• Vérifie que le courant arrive vraiment : Prends ton multimètre, mesure entre phase et neutre. Zéro volt ? T’as oublié d’enclencher le disjoncteur ou t’as coupé le mauvais circuit…
• Contrôle toutes les connexions : Un Wago mal clipsé ou un domino branlant, et ton détecteur fait silence radio. Rebranche chaque fil, surtout le neutre.
• Regarde le schéma : Si tu branches la phase sur la sortie commande… rien ne se passera, à part peut-être un court-jus discret.
• La terre n’est pas obligatoire pour le fonctionnement, mais pour la sécurité, c’est non négociable.
• Le fil de commande/retour : Mal placé ? Rien ne s’allume parce que la boucle de commande n’est pas faite. Ce fil-là, c’est le roi des embrouilles sur 4 fils.

2. La lumière reste allumée tout le temps

• Temporisation réglée trop long ? Si tu as mis la molette à fond, la lumière reste allumée des plombes. Reviens à un réglage raisonnable (30 sec à 2 min).
• Seuil crépusculaire trop bas ? Le détecteur pense qu’il fait toujours nuit, donc il allume non-stop. Remonte un peu le curseur.
• Mauvaise connexion du fil de commande : Il peut bloquer le détecteur en mode « allumé » s’il reçoit la phase en continu (merci l’interrupteur mal branché).
• Trop de charge ? Certains détecteurs supportent à peine 100 ou 200W. Si tu branches 5 spots halogènes ou un projo industriel, il va rester bloqué ou griller discrètement. N’oublie pas la charge électrique maximale : vous n’allez pas y brancher une ferme entière, hein.

3. Les classiques pièges – à diagnostiquer vite fait

• Mauvais positionnement du capteur : Si tu as mis le bazar face à une source de chaleur ou dans le champ d’un animal domestique, il va s’activer pour un rien.
• Faux contact dans la boîte : Un fil à moitié dénudé, un connecteur qui ne mord que la gaine... Tout peut foirer pour moins que ça.
• Problème du détecteur lui-même : Il existe des détecteurs qui claquent au bout de 3 semaines – made in China low-cost, ou juste malchance. Essaie avec un autre modèle pour lever le doute.

4. Outils & méthode pour éviter de tourner en rond

• Multimètre obligatoire : Vérifie la présence de tension sur chaque borne (L/N, L/S, etc.), puis teste en mode "continuity" pour les connexions douteuses.
• Test méthodique : Débranche tout, refais les connexions une à une en suivant LE SCHÉMA (même si tu crois tout savoir).

5. Dernier recours ?

Si t’as tout tenté, que t’as juré sur trois générations d’arrêter l’électricité mais que ça ne marche toujours pas : relis la notice du fabricant (parfois en Klingon, ok). Et si vraiment t’es au bout du rouleau, appelle un professionnel – personne ne te jugera (sauf peut-être ton chat).

Résumé : Dépanner un détecteur de mouvement 4 fils, c’est la chasse aux détails foireux. Le multimètre et la méthode sont tes meilleurs alliés. Et n’oublie jamais : l’intuition, c’est bien… mais vérifier deux fois, c’est mieux.

Vous êtes maintenant des ninjas du détecteur 4 fils ! 💪

Bon, soyons sérieux deux minutes… mais pas trop. Si t’es arrivé jusqu’ici sans t’être transformé en boule disco ou avoir déclenché l’alerte incendie, t’as déjà plus de jugeote que 90 % des bricoleurs du dimanche. Le détecteur 4 fils, il a ses petits côtés vicieux, certes, mais c’est pas non plus le boss final de l’électricité. Une fois que t’as pigé le pourquoi du comment (et que t’as accepté que le schéma du fabricant soit plus utile que la boule de cristal), tu peux foncer.

Rappelle-toi : même Octave Malterre (moi, quoi !) s’est déjà pris des sueurs froides à l’idée de foutre le feu à la baraque pour une bête histoire de fil inversé. Y’a pas de honte à vérifier deux fois, à relire la notice ou à demander à un vieux briscard. L’intuition, c’est top ; le bon sens, c’est mieux. Les deux ensemble ? Là, t’es imbattable.

Voici ton anti-sèche ultime, histoire d’être sûr que tout roule :

Résumé rapide des points clés :
1. Coupe le courant au tableau (pas juste dans ta tête).
2. Identifie chaque fil (phase, neutre, terre, commande/retour) : pas d’à-peu-près.
3. Branche SUIVANT LE SCHÉMA (et pas à l’intuition pure, sauf si tu veux rejouer Noël avant l’heure).
4. Régle intelligemment la temporisation, la luminosité et la sensibilité.
5. Débrouille-toi en cas de panne : méthodique, multimètre en main, et sans jamais paniquer.

Que tu sois du genre à faire confiance à ton sixième sens ou à vérifier vingt fois avant d’appuyer sur un bouton, t’es désormais armé pour installer un détecteur 4 fils comme un chef. Et si un jour ça part en sucette… respire, recommence (et rigole un bon coup, c’est le secret pour pas finir comme une légende urbaine du bricolage).
